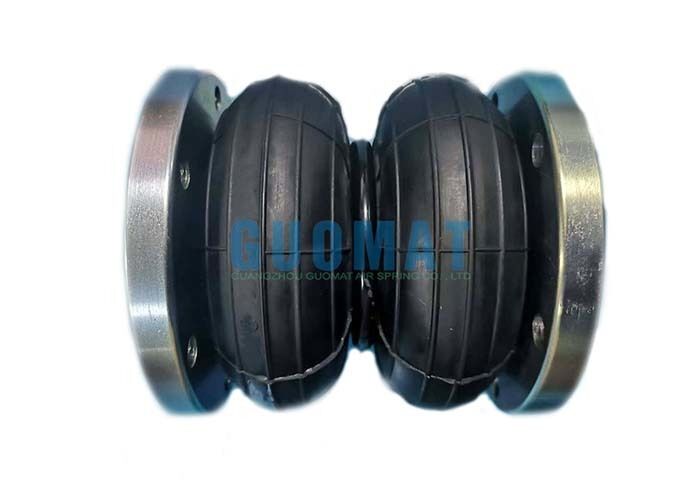

2H160166 Suspension à choc pneumatique industrielle à double ressort pneumatique à 108 mm de course

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	2H160166

Conditions de paiement et expédition:

Quantité de commande min:	6 pièces
Prix:	$99.9-159.9/pc
Détails d'emballage:	Boîte en carton solide ou selon les besoins des clients
Délai de livraison:	2-8 jours ouvrables
Conditions de paiement:	T/T, Western Union, L/C
Capacité d'approvisionnement:	1000 pièces/semaine

Contact

Description de produit détaillée

Matériel:	Caoutchouc + acier	Application:	Équipement industriel
Échantillon:	Disponible	Forfait Transport:	Cartons
Opération:	Rempli de gaz	Guomate:	2H160166
Mettre en évidence:	Double ressort pneumatique industriel compliqué , Suspension à choc d'air de 108 mm de course , ressort pneumatique industriel avec garantie

2H160166 Suspension à choc pneumatique industrielle à double ressort pneumatique à 108 mm de course

Vue d'ensemble du produit

Le ressort à air 2H160166 est doté d'une conception à double enroulement (type 2H), offrant une capacité de charge plus élevée et une meilleure stabilité verticale par rapport aux structures à enroulement unique.Utilisation de l'air comprimé comme support élastique, il offre un mouvement lisse, une isolation efficace des vibrations et une rigidité réglable pour diverses applications industrielles.

Spécifications techniques

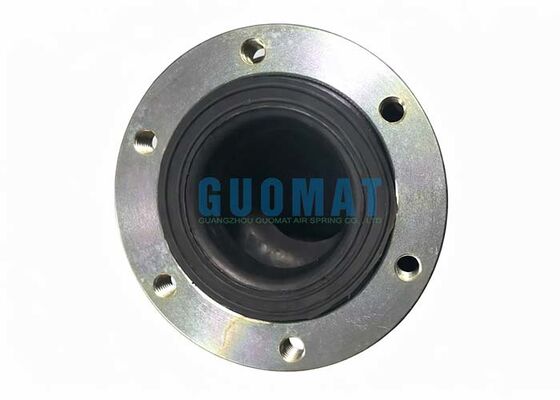

Diamètre supérieur de la bride	160 mm
Trous à filetage supérieur	6 pièces XM10
Distance centrale entre les trous à filetage supérieur	135 mm
Diamètre de la bride inférieure	146 mm
Des trous à filetage inférieur	6 pièces XM10
Distance centrale entre les trous en filetage inférieur	135 mm
Diamètre extérieur maximal	175 mm
Taille naturelle	166 mm
Hauteur minimale	82 mm
Hauteur maximale	190 mm
Un AVC	108 mm

Données sur la capacité de charge et les performances

Hauteur de l'installation (mm)	Capacité de charge à pression de gonflement (MPa)							Le volume à 0,7 MPa (dm3)
	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
82	364	538	713	892	1071	1251	1430	0.86
116	262	397	537	674	815	950	1095	1.27
150	190	290	391	490	597	700	802	1.64
166	149	237	325	413	502	593	684	1.77
190	76	128	180	233	287	342	398	1.92
201	23	55	83	111	148	183	220	1.95

Rigidité et fréquence à hauteur de conception
Pression de gonflement (MPa)	0.2	0.3	0.4	0.5	0.6	0.7	0.8
Rigidité verticale (kg/cm)	39	54	72	89	107	125	138
Fréquence naturelle (Hz)	2.56	2.4	2.35	2.33	2.31	2.3	2.25
Fréquence naturelle (cpm)	154	144	141	140	139	138	135

Principales caractéristiques

Conception à double enroulement à haute capacité de charge:La structure à deux couches des soufflets augmente le volume d'air effectif et améliore la capacité de charge tout en maintenant une hauteur d'installation compacte.
108 mm de course efficace:Fournit un déplacement vertical suffisant pour l'absorption des vibrations, le nivellement de la machine et l'actionnement linéaire à courte durée.
Les produits visés à l'annexe I du présent règlement ne sont pas soumis à des prescriptions de conformité.Fabriqué à partir d'élastomère renforcé par câble à plusieurs couches pour assurer une résistance à la fatigue, aux fissurations et aux cycles de pression.
Rigidité et hauteur réglables:La pression de l'air peut être ajustée pour affiner le support de charge, les performances d'isolation des vibrations et la hauteur de fonctionnement.
Fonctionnement sans entretien:Contrairement aux ressorts mécaniques, les ressorts à air nécessitent un entretien minimal et offrent une durée de vie plus longue dans de bonnes conditions de fonctionnement.

Dessin du produit
