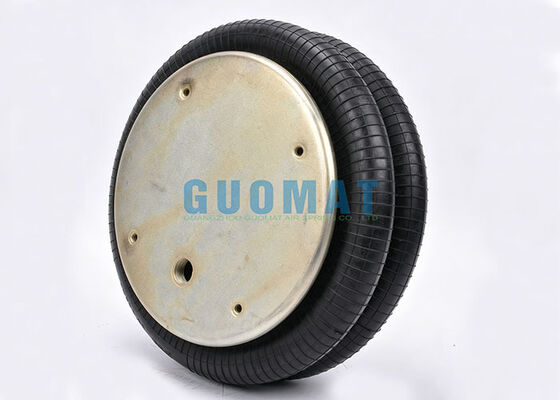

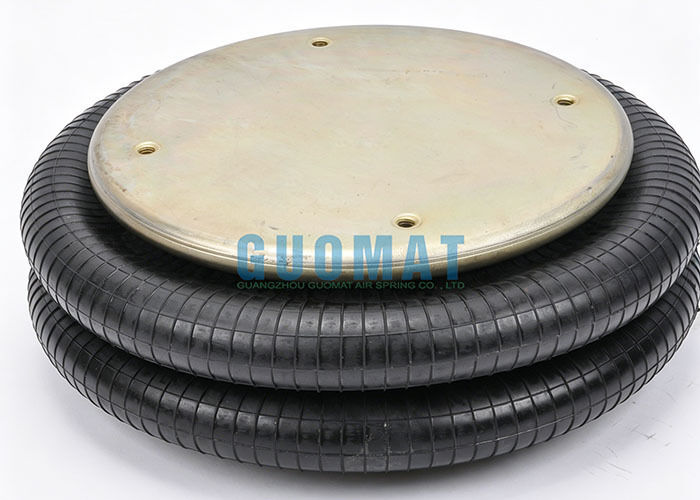

FD530-30 CI Contitech Soufflets à air double enveloppe Raccords d'air 3/4 NPT Amortisseurs pneumatiques industriels

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	2B53030

Conditions de paiement et expédition:

Quantité de commande min:	6 pièces
Prix:	$99.9-159.9/pc
Détails d'emballage:	Boîte en carton solide ou selon les besoins des clients
Délai de livraison:	2-8 jours ouvrables
Conditions de paiement:	T/T, Western Union, L/C
Capacité d'approvisionnement:	1000 pièces/semaine

Contact

Description de produit détaillée

Type de ressort:	Double type compliqué	Garantie:	12 mois
Matériel:	Metal+Rubber	Taille de l'emballage:	242424 (cm)
Numéro OEM:	Contitech FD530-30	Bonne année:	2B14-363, 2B14-451, 2B15-377, 2B15-378
Hauteur comprimée:	3,03"	autre nom:	Sacs à ressorts d'air industriels
Mettre en évidence:	Ressort pneumatique compliqué de double de Contitech , Amortisseur pneumatique industriel avec raccord NPT , Soufflets à air FD530-30

Soufflet pneumatique double convolution Contitech FD530-30 CI

Amortisseur pneumatique industriel avec raccord pneumatique NPT 3/4" pour applications lourdes

Spécifications du produit

Numéro GUOMAT : 1B53030
Matériau du ressort : Caoutchouc naturel
Garantie d'usine : Garantie 1 an
MOQ : 10 pièces
Type de ressort : Type à simple convolution
Tests de défaillance : ≥3 millions de cycles
Température de fonctionnement : -40℃ à +70℃

Numéros de pièces de rechange

Contitech : 7731, FD530-30, FD 530-30, FD530-30 CI, FD 530-30 CI, FD530-30CI3/4NPTOS, FD 530-30 CI 3/4NPT OS

Firestone : W01-358-9529, WO1-358-9529, W01 358 9529, WO1 358 9529, W013589529, WO13589529

Goodyear : 2B14-363, 2B14-451, 2B15-377, 2B15-378

Données techniques

Diamètre de la plaque supérieure : Ø11.30"
Trou de gaz / Entrée d'air : 1/4NPTF ; 3/4NPT
Distance entre les centres des vis de la plaque supérieure : 6.25"
Vis (écrou) de la plaque supérieure : 4X3/8UNC, 0.59in
Diamètre de la plaque inférieure : Ø11.30"
Distance entre les centres des vis de la plaque inférieure : 6.25"
Vis (écrou) de la plaque inférieure : 4X3/8UNC, 0.59in
Diamètre MAX du soufflet en caoutchouc : 15.75"
Course de travail : Max. 13.8" - Min. 3.0"
Pression minimale : 0 psi
Force de retour à la hauteur minimale : ≤90 lbf
Poids total : 16.1 lb

Isolation vibratoire - Valeurs caractéristiques dynamiques

Pression P (psi)	40	60	80	100	120	Vol V (pouces³)
Force (Charge) (lbf)	3560	5440	7350	9360	11200	1200
Taux de ressort (lbf/in.)	1010	1380	1790	2170	2630
Fréquence naturelle f0 (Hz)	1.6	1.6	1.5	1.5	1.5

Application pneumatique - Valeurs caractéristiques statiques

Hauteur H (pouces)	Pression P (psi)	40	60	80	100	120	Vol V (pouces³)
12	Force F (lbf)	2550	3920	5400	6960	8660	1400
10.5	Force F (lbf)	3440	5230	7070	9010	10800	1200
9	Force F (lbf)	4160	6280	8390	10600	12700	1100
7.5	Force F (lbf)	4750	7160	9420	11900	14300	900
6	Force F (lbf)	5250	7840	10200	12900	15400	710
4.5	Force F (lbf)	5650	8370	10800.0	13500	16200	520
