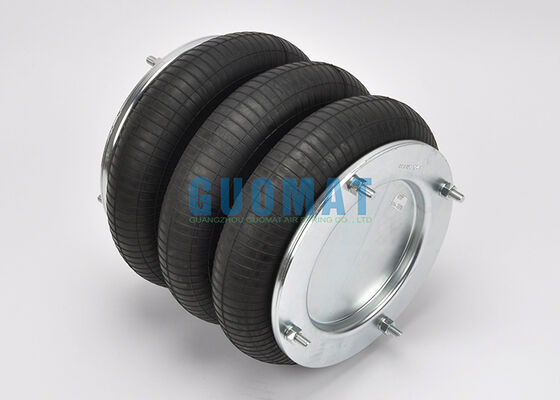

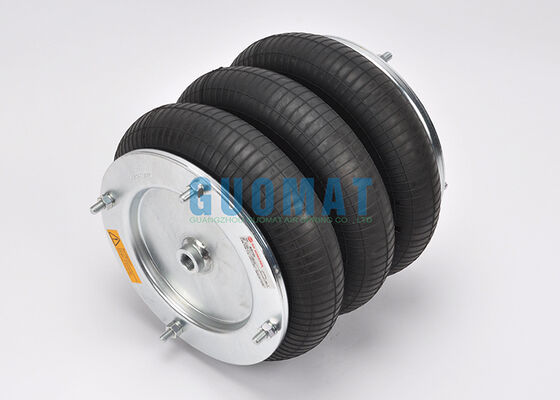

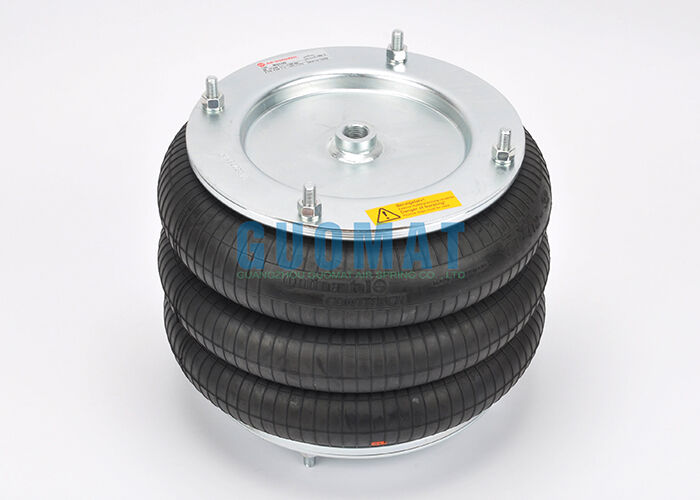

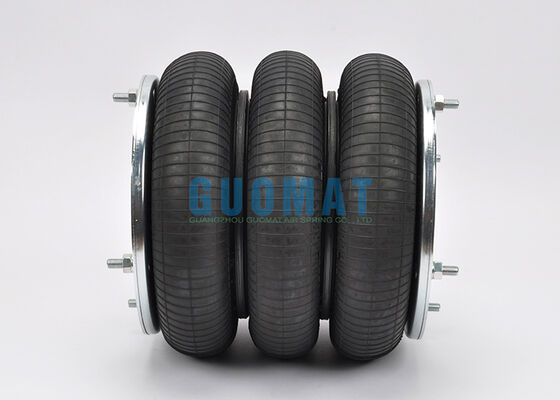

M/31123 Norgren Air Bellow industriel 330 mm Longueur de course Triple ressort d'air enroulé

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	NORGRN
Certification:	ISO/TS16949:2009
Numéro de modèle:	M/31123

Conditions de paiement et expédition:

Quantité de commande min:	6 pièces
Prix:	négociable
Détails d'emballage:	Boîte en carton solide ou selon les besoins des clients
Délai de livraison:	2-8 jours ouvrables
Conditions de paiement:	LC, T/T, Western Union
Capacité d'approvisionnement:	1000 pièces/semaine

Contact

Description de produit détaillée

Nom du produit:	ressort de suspension pneumatique	Matériel:	Caoutchouc + acier
Garantie:	12 mois	Qualité:	100% testé
Emballer:	Emballage standard ou personnalisé	Diamètre nominal:	12 ''
Marque:	Imi Norgren	Numéro de modèle:	M/31123
Mettre en évidence:	Ressort pneumatique industriel de Norgren , 330 mm de course à air bas , Ressort pneumatique compliqué triple

M/31123 Soufflet à air industriel Norgren

Ressort pneumatique alambiqué triple de longueur de course de 330 mm pour les systèmes de suspension pneumatique industriels

Présentation du produit

Modèle : M/31123 Type : ressort pneumatique/soufflet Marque : IMI Norgren Origine : Allemagne Garantie : 1 an

Spécifications techniques

Milieu de fonctionnement	Air comprimé
Température de fonctionnement	-30°C à 50°C (-22°F à 122°F)
Pression de fonctionnement	0 à 8 bars (0 à 116 psi)
Taille du port	G1/2
Diamètre nominal	12 pouces
Nombre de circonvolutions	3
Longueur de course	330 millimètres
Type d'opération	Simple effet
Force théorique (à 6 bar)	40 600 N
Matériau du corps	Caoutchouc nitrile (NBR)
Poids	6,9 kg
Gamme de produits	Série M/31000

Dimensions physiques

Plaque de couverture supérieure :Diamètre de 260 mm avec 4 trous filetés M10, entraxe des boulons de 232 mm

Plaque de couverture inférieure :Diamètre de 260 mm avec 4 trous filetés M10, entraxe des boulons de 232 mm

Diamètre extérieur maximal :325mm

Plage de hauteur :100 mm (minimum) à 430 mm (maximum)

Données de performances pression-hauteur

Hauteur H (mm)	3 barres	4 barres	5 barres	6 barres	7 barres	8 barres	Vol V (I)
350	9.8	13.2	16.7	20,5	24.3	28.4	17.2
300	12.3	16,5	20,8	25.3	29,9	34,7	15.3
250	14.4	19.3	24.2	29.4	34,5	39,9	12.9
200	16.4	22,0	27,7	33,5	39.4	45,6	10,0
150	18,8	25.1	31.4	37,8	44.2	50,7	7.2
