2 3/4" x 2 Sacs d'air isolant par vibration de précision Contitech

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	2B2 3/4"x2

Conditions de paiement et expédition:

Quantité de commande min:	6 pièces
Prix:	$99.9-139.9/pc
Détails d'emballage:	Boîte en carton solide ou selon les besoins des clients
Délai de livraison:	2-8 jours ouvrables
Conditions de paiement:	T/T, Western Union, L/C
Capacité d'approvisionnement:	1000 pièces/semaine

Contact

Description de produit détaillée

taper:	Ressort pneumatique de plaque de recouvrement en aluminium	Garantie:	12 mois
Matériel:	Caoutchouc + acier	Emballage:	Carton/Palette
échantillon:	Disponible	Soufflet en caoutchouc:	2 3/4"x2
Poids:	0,5 kg	Trou d'aération:	G1 / 4
Mettre en évidence:	Amortisseur de vibrations à ressort pneumatique en caoutchouc , Un airbag de précision Contitech , 2 3/4 pouces en caoutchouc

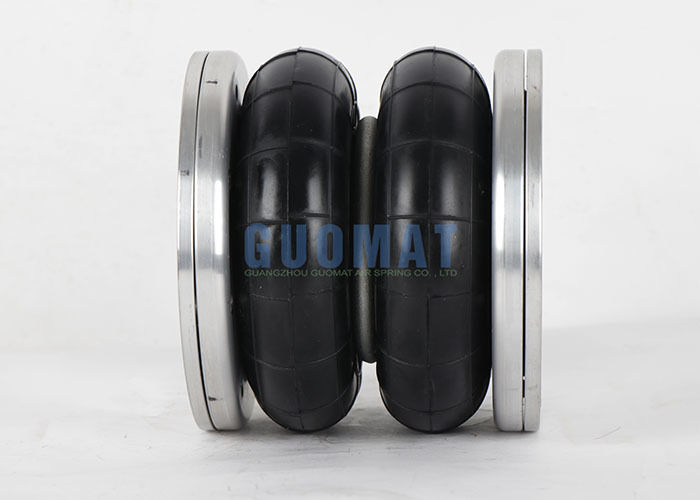

Coussin gonflable d'isolation des vibrations de précision Contitech à soufflet en caoutchouc 2 3/4" x 2 FD 22-4 DI CR

Présentation du produit

Ressort pneumatique industriel à double convolution conçu pour une isolation précise des vibrations dans les applications de machines industrielles.

Description	Ressort pneumatique industriel à double convolution
Numéro de pièce	2B2 3/4X2
Matériel	Anneau en caoutchouc + acier
Garantie	1 an
Convoluté	Double/2
Application	Machines industrielles

Numéros de pièces de rechange

Continental ContiTech : FD 22-4 DI G1/4 CR
Continental ContiTech : FD 22-4 DI G1/4 CR M6
Continental ContiTech : FD 22-4 DI CR G1/4
Continental ContiTech : FD 22-4 DI CR G1/4 M6
Continental ContiTech : FD 22-4 DI CR 69342
Soufflet Continental ContiTech : FD 22-4/FD 22 4/FS224
Numéro Firestone : W01-R58-4080/W01 R58 4080/W01R584080
Style Firestone : 23/4" x2/23/4"x2/23/4x2
Dunlop FR:23/4"x2 SP2907
Dunlop FR:23/4"x2 SP2042
Norgren : PM/31022/PM 31022/PM31022
Nominal 0 (pouce) x convolutions : 234" x 2/23/4" x2/23/4x2
Festo : EB-80-45/EB 80 45/EB8045
Parker : 2,3/4x2 9109009

Spécifications techniques

Plaque de recouvrement supérieure : 78 mm de diamètre, 2 trous filetés M8, entraxe de 36 mm entre les boulons, spécification d'évent G1/4

Plaque de recouvrement inférieure : 78 mm de diamètre, 2 trous filetés M8, entraxe de 36 mm entre les boulons

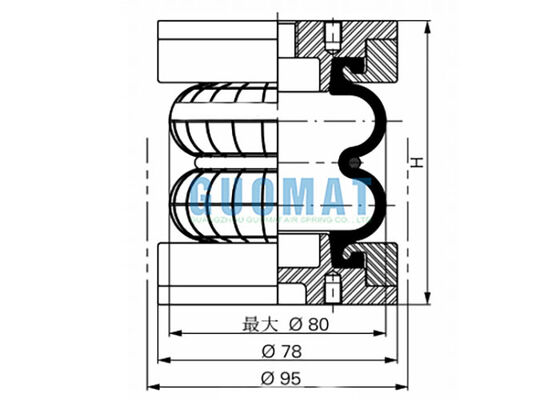

Diamètre extérieur maximum : 80 mm, Hauteur maximale : 110 mm, Hauteur minimale : 65 mm

Données de performance - Force et taux de ressort

Pression P (bar)	3	4	5	6	7	8	Vol V (I)
Force (charge) KN	0,8	0,9	1.1	1.4	1.6	1.9	0,16
Taux de ressort N/cm	400	490	570	660	750	830
Fréquence propre f0 Hz	4	3.8	3.6	3.5	3.5	3.4

Données de performance – Hauteur par rapport à la pression

Pression P (bar)	3	4	5	6	7	8	Vol V (I)
Hauteur H(mm) 100	0,44	0,63	0,82	1.02	1.23	1,44	0,17
Hauteur H(mm) 90	0,66	0,91	1.15	1,39	1,65	1.9	0,16
Hauteur H(mm) 80	0,85	1.14	1,42	1,71	2	2.29	0,13
Hauteur H(mm) 70	1.02	1,35	1,68	2.01	2,35	2.7	1.1

Référence croisée Contitech vers GUOMAT

Contitech	GUOMAT
FD 22-4 DI	2 3/4"x2
FD 44-10 DI	4 1/2"x2
FD 76-14 DI	6" x 2 (Al)
FD76-14DS	6" x 2 (Acier)
FD138-18DS	8"x2
FD210-22DS	10" x 2
FD412-22DS	12" x 2
FD 614-26 DS	14 1/2"x2
FD816-30DS	16" x 2
