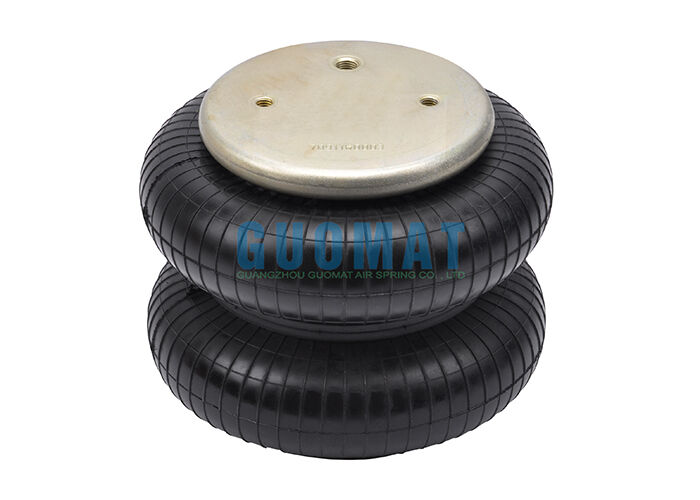

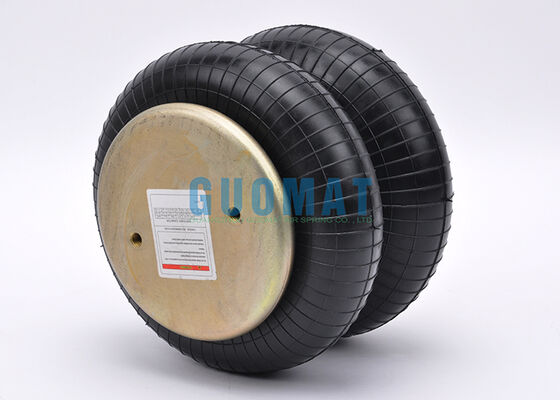

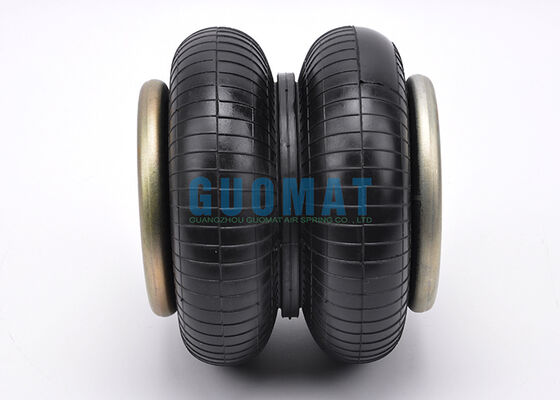

WBZ 400-E1 Sacs gonflables Weforma à double soufflet raccord d'air G3/4 ressort pneumatique

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	2B6910

Conditions de paiement et expédition:

Quantité de commande min:	6 pièces
Prix:	US$59.9-69.9/PC
Détails d'emballage:	Boîte en carton solide ou selon les besoins des clients
Délai de livraison:	3-7 jours ouvrables
Conditions de paiement:	LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement:	1000 pièces/semaine

Contact

Description de produit détaillée

Nom du produit:	ballons d'air en caoutchouc	But:	Pour remplacer/réparer
Période de garantie:	12 mois	Convolutions:	2
Structure:	Double convulsion	Emballer:	Boîte en carton brun
Pare-chocs:	Sans pare-chocs	Taper:	Composant de suspension pneumatique
Mettre en évidence:	Ressort pneumatique Weforma à double soufflet , Ressort en caoutchouc à raccord d'air G3/4 , Sacs gonflables WBZ 400-E1

WBZ 400-E1 Weforma Airbags à double enroulement de type G3/4

Printemps d'air en caoutchouc de haute performance conçu pour les applications de machines industrielles, doté d'une construction à double enroulement et d'un raccord d'air G3/4.

Spécifications du produit

Le type	Printemps d'air en caoutchouc
Marque	Les produits suivants
Le numéro de modèle.	2B6910
Garantie	12 mois
Matériel	Le caoutchouc et l'acier
Couleur	Noir
Application du projet	Pour machines industrielles
Autre nom	Sacs à ressorts industriels

Numéros de pièces compatibles

Le modèle WEFORMA WBZ400
Le modèle WEFORMA WBZ 400
Le modèle WBZ400-E1
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.
Le modèle WBZ400-E1 G3/4
Le numéro de série est le numéro de série de l'appareil

Spécifications techniques

Diamètre de la plaque de couverture	Pour les pièces détachées
Trous à filetage	8M
Distance centrale entre les trous filetés	89 mm
Un trou d'air	G3/4
Distance centrale entre le trou d'air et le trou fileté	44.5 mm
Hauteur maximale	275 mm
Hauteur minimale	75 mm
Diamètre extérieur maximal	250 mm

Pression minimale	0 bar
Force de retour à hauteur minimale	≤ 200N
Poids total avec plaques serrées	3.0 kg

Application pneumatique - valeurs des caractéristiques statiques

Hauteur H (mm)	Force F (kN) Pression P (bar)							Volet (I)
Hauteur H (mm)	3	4	5	6	7	8		Volet (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

Guide de l'installation du ressort à air

Une installation correcte est essentielle pour assurer la sécurité, les performances et la durée de vie d'un ressort d'air.ou des applications de machines, une installation correcte aide le ressort à fonctionner en douceur et de façon fiable.

Étapes d'installation

Vérifiez le ressort d'air avant l'installation:Avant l'installation, vérifiez si le ressort a été endommagé, fissuré ou déformé, et vérifiez que le modèle, la taille et les spécifications de montage correspondent aux exigences de l'équipement.
Enlevez la vieille source d' air:Avant de retirer l'ancien ressort d'air, libérez toute la pression de l'air du système.
Installez le nouveau ressort d' air:Placez le nouveau ressort d'air dans la bonne position et attachez tous les boulons, raccords et équipements de montage.
Connectez l' alimentation en air:Connectez le tuyau d'air et vérifiez que tous les raccords sont serrés et sans fuite.
Épreuve après installation:Après l'installation, vérifiez la hauteur, la pression et le fonctionnement général du ressort d'air.

Conseils d'installation
