S-500-3R Triple ressort à air enroulé YOKOHAMA isolateur de vibration avec anneau de taille en acier

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	F-500-3

Conditions de paiement et expédition:

Quantité de commande min:	6 pièces
Prix:	négociable
Détails d'emballage:	Boîte en carton solide ou selon les besoins des clients
Délai de livraison:	2-8 jours ouvrables
Conditions de paiement:	LC, D/A, D/P, T/T
Capacité d'approvisionnement:	1000 pièces/semaine

Contact

Description de produit détaillée

Type d'amortisseur:	Rempli de gaz	OEM:	Acceptable
Emballer:	Cartons forts	Article:	Ressort pneumatique en caoutchouc
Plage de température:	-40 ℃ + 70 ℃	Type de soufflet:	Compliqué triple
Garantie d'usine:	12 mois	Couleur:	noir
Mettre en évidence:	Le ressort à air triplé de Yokohama. , ressort pneumatique en caoutchouc avec anneau en acier , ressort d'air isolant par vibration

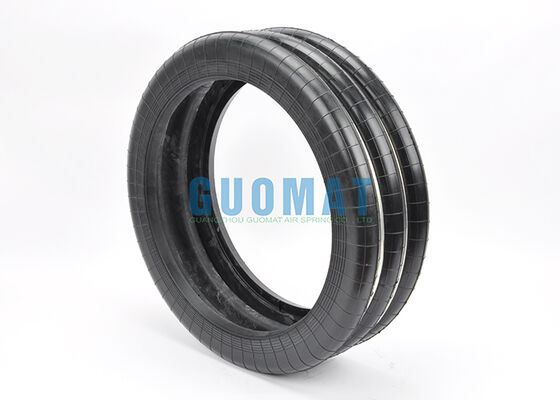

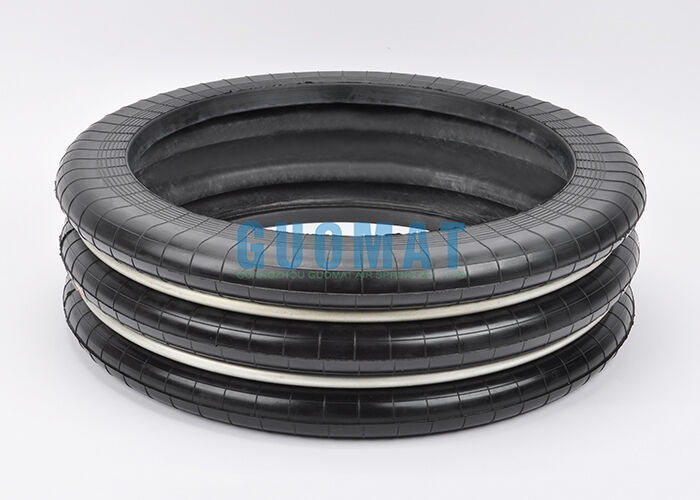

Isolateur alambiqué triple de vibration de YOKOHAMA de ressort pneumatique de S-500-3R avec l'anneau de taille en acier

Présentation du produit

N° GUOMAT :F-500-3
Référence de remplacement :YOKOHAMA S-500-3R
Taper:Ressort pneumatique triple alambiqué
Diamètre nominal :500 millimètres
Application:Poinçonneuse et équipement d'estampage
Matériel:Caoutchouc de haute qualité avec tissu renforcé
Structure:Soufflet en caoutchouc avec anneau de taille en acier
Fonctions :Isolation des vibrations, absorption des chocs, levage et abaissement
Convient pour :Machines industrielles et applications lourdes

Spécifications techniques

Paramètre	Valeur
Hauteur de conception (mm)	160
Hauteur maximale (mm)	270
Hauteur minimale (mm)	90
Déplacement maximal commun (mm)	±68
Diamètre extérieur maximum de compression (mm)	560
Surface efficace (cm²)	1965
Volume (L)	30.3
Charge (KN)	96,3
Constante de ressort dynamique (n/mm)	1255
Fréquence interne maximale (Hz)	1.8
Pression interne maximale (MPa)	0,69
Défaillance de pression interne (MPa)	3.9-4.9

Guide d'installation pour l'airbag Punch Press

Préparez la zone d'installation :Arrêtez la poinçonneuse et relâchez complètement la pression d'air du système existant. Assurez-vous que la machine est soutenue en toute sécurité avant de retirer l'ancien ressort pneumatique.
Retirez l'ancien ressort pneumatique :Débranchez la conduite d'alimentation en air et retirez les boulons de montage ou les composants de fixation. Vérifiez les surfaces de montage pour déceler tout dommage, saleté ou déformation.
Vérifiez le nouveau ressort pneumatique :Confirmez que GUOMAT F-500-3 correspond aux dimensions requises et à la configuration de montage. Inspectez les soufflets en caoutchouc, l'anneau de taille en acier, l'entrée d'air et les composants de montage pour détecter tout dommage visible.
Positionner le ressort pneumatique :Placez le ressort pneumatique verticalement entre les surfaces de montage désignées. Assurez-vous que le soufflet est centré et que l’anneau de taille en acier est correctement positionné.
Raccordez l'alimentation en air :Connectez solidement le raccord d’air et la conduite d’air. Utilisez la pression d’air recommandée et assurez-vous qu’il n’y a pas de fuites.
Gonflez progressivement :Alimentez lentement en air comprimé et laissez le ressort pneumatique se dilater jusqu'à sa position de travail. Évitez un gonflage soudain ou un dépassement de la pression recommandée par le fabricant.
Vérifiez l'alignement et le jeu :Faites fonctionner la poinçonneuse à basse vitesse grâce à un cycle de test contrôlé. Vérifiez que le ressort pneumatique reste centré et ne frotte pas contre les composants environnants.
Contrôle final :Vérifiez la pression d'air, les boulons de montage, les fuites d'air, le mouvement de la machine et les performances d'isolation des vibrations avant de revenir au fonctionnement normal.

Remarque d'installation :Confirmez la hauteur de travail, la pression d'air, la capacité de charge et les dimensions de montage correctes en fonction de la conception spécifique de la poinçonneuse et des conditions de fonctionnement.

Pourquoi choisir GUOMAT F-500-3 ?

Les ressorts pneumatiques GUOMAT sont fabriqués à partir de matériaux en caoutchouc renforcé et de composants métalliques pour fournir des performances fiables dans les applications industrielles. Le F-500-3 offre une solution de remplacement pratique pour le YOKOHAMA S-500-3R et peut être fourni pour un remplacement standard ou pour des exigences industrielles personnalisées.

Nous prenons en charge les exigences OEM, de remplacement et de ressorts pneumatiques personnalisés, y compris les spécifications dimensionnelles et de connexion.
