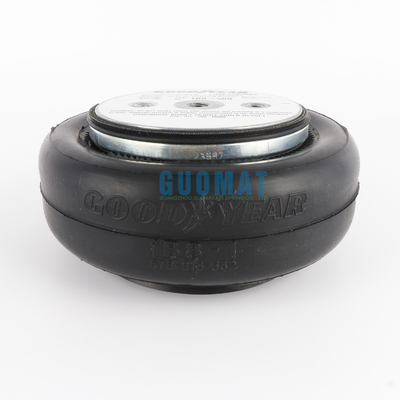

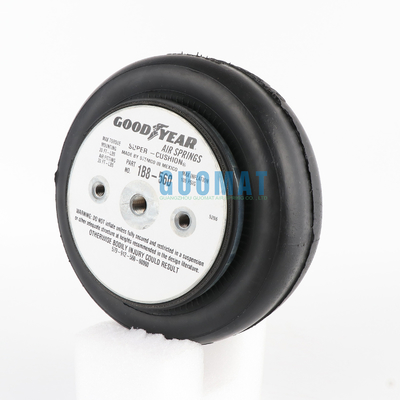

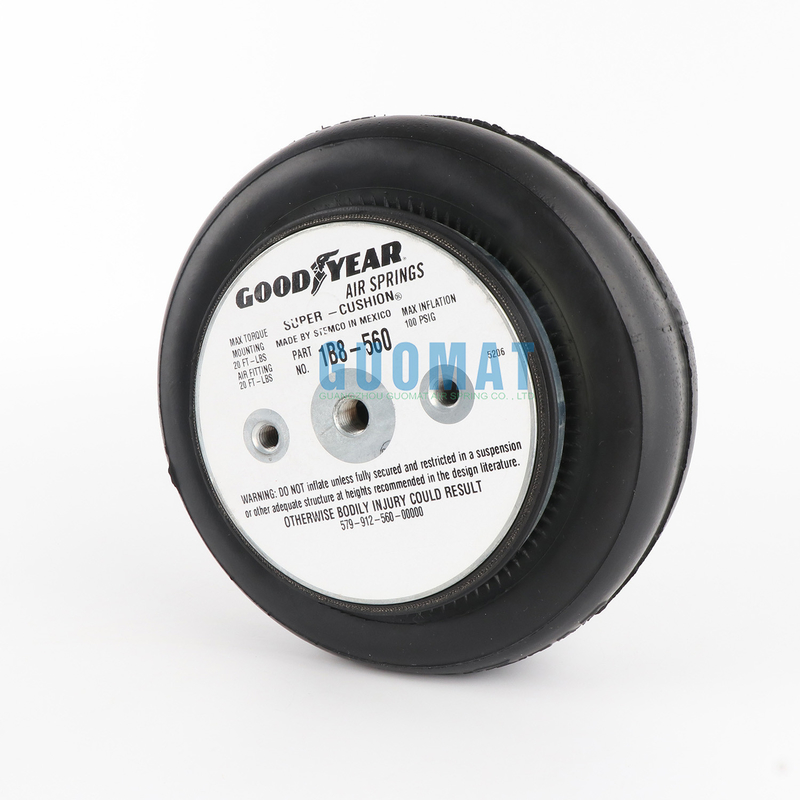

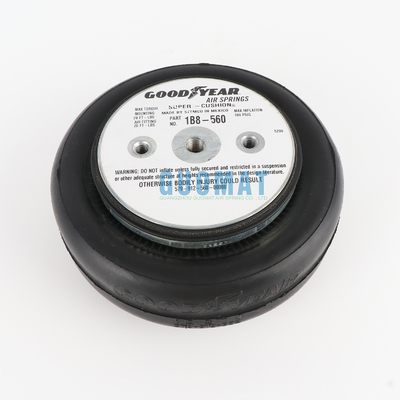

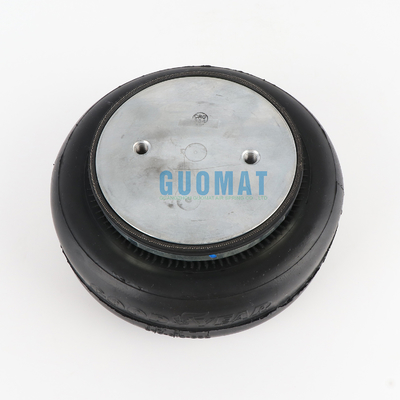

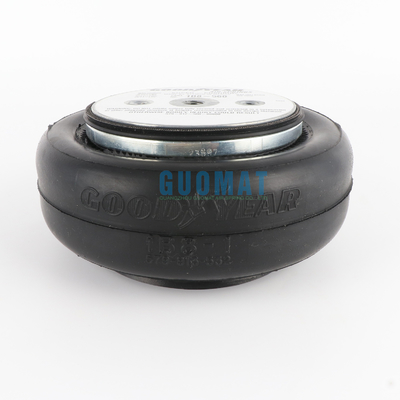

579913532 Goodyear Air Spring 1B8-560 Goodyear Airbags industriels avec un seul enroulement

579913532 Goodyear Air Spring 1B8-560 Goodyear Airbags industriels avec un seul enroulement


Goodyear 1B8-560 Spécifications et données techniques

Noix/noix aveugle

Les dents de vis de la plaque supérieure: 2 x 3 / 8-16UNC
Distance entre le centre de vis et la plaque de couverture supérieure: 70 mm
Les dents de vis de la plaque de couverture inférieure: 2 x 3 / 8-16UNC
Distance de centre de vis de la plaque de couverture inférieure: 70 mm

Réglage du trou d'air/entrée d'air/installation d'air
Pour le trou d'air/entrée d'air: 1 / 4-18NPTF
Distance du centre de vis entre le trou d'air et l'écrou: 35 mm

Plaque de couverture
Diamètre de la plaque supérieure: 135 mm
Diamètre du couvercle inférieur: 135 mm

Balles en caoutchouc
Diamètre maximal des soufflets en caoutchouc: 240 mm
Diamètre naturel des soufflets en caoutchouc: 225 mm
Traction de travail: minimum 60 mm à maximum 180 mm
Hauteur maximale: 180 mm
Hauteur minimale: 50 mm
Hauteur de course: 120 mm

Bloc de pare-chocs ou bloc de pare-chocs
Aucun bloc de pare-chocs

La courroie de ceinture/la courroie de ceinture
Avec boucle de ceinture: pas de boucle de ceinture


- Je ne sais pas.1B8 à 560.

- Je ne sais pas.Je vous en prie.
L'unité de mesure de la température est la température de l'air à l'intérieur de l'appareil.

- Je ne sais pas.1B8-157,

- Je ne sais pas.1B8-159,

- Je ne sais pas.1B8 à 560,

- Je ne sais pas.1B8 à 563

- Je ne sais pas.1B8 à 562

- Je ne sais pas.1B8 à 564

Réglage à la pierre de feu Air Spring Wo1-358-7598; 116B1116B-1
rééquipé en pierre de feu Air SpringW01-358-7598, W013587598, W01-358-7598,

modifier à Contitech FS 120-12 CI 1/4 NPT

Montage aérien / Airstroke
(2) 2,75 distance du centre
3 / 8-16UNC, 1/4 "NPT entrée d'air
Des ressorts d'air de l'ITT Enidine Inc.
L'équipement doit être équipé d'un moteur à air comprimé.

Traction maximale: 3,20 pouces
Fréquence naturelle du système: 2,33 Hz
Plage de hauteur: 4 à 6 1/2 pouces
Diamètre de 100 psi: 9,4 pouces
Type de ressort: type de surface courbe à tour unique
Diamètre de la plaque de fin: 5 pouces
Force à 100 psi course maximale: 1600 lbs
Distance centrale entre les trous tapés: 2-3 / 4 pouces
Portée de charge à 100 psi: 1900 à 3300 livres
Norme du fil de fil du port aérien: UNC
Type de pare-chocs: Non
Diamètre du fil du port d'air: 1/4 de pouce
Type de filetage de port d'air: 1/4 UNC
